Die Apps im Überblick

Mobirise
Antennenmessungen

Kategorie : Antennenmessungen

Mobirise

Kategorie : Filtermessungen

Mobirise

Kategorie : Kabelmessungen

Kategorie : Signal-Messungen

Leistungsmessung

Kategorie : Leistungsmessung

Kategorie : Objektfunk-Messungen

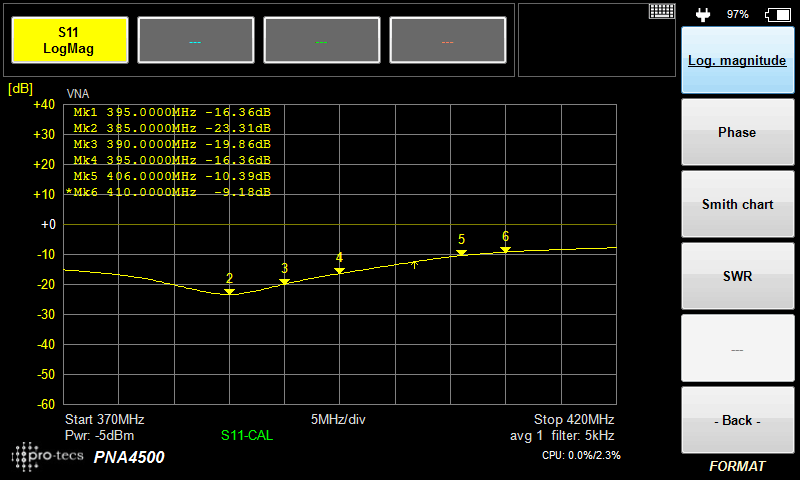

Antennen Anpassung

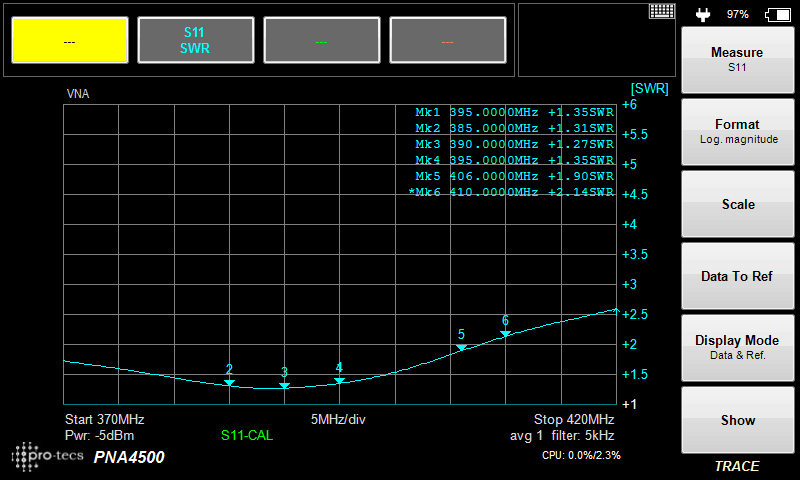

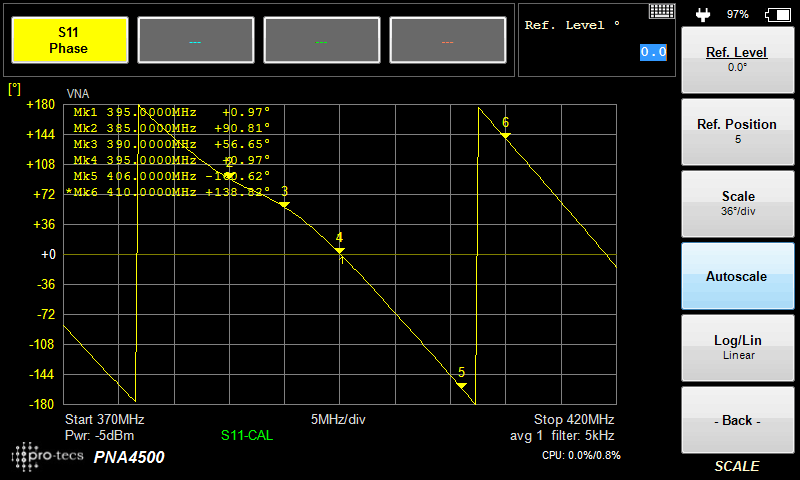

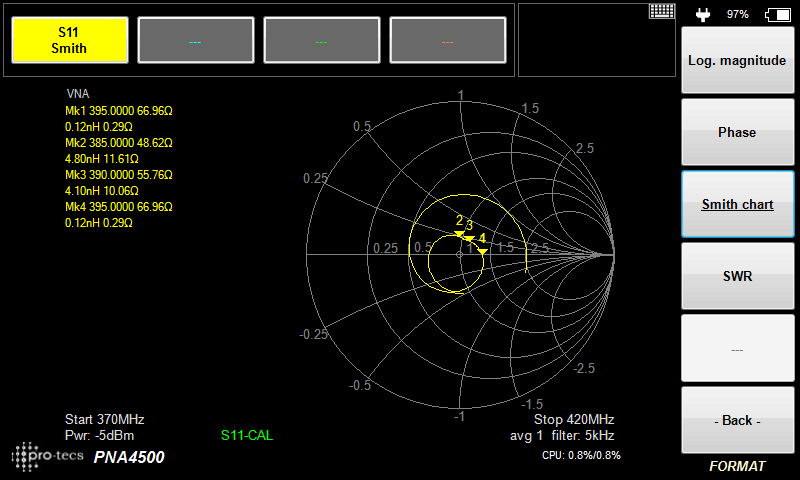

Antennen-Anpassung

Messung Messung der Reflektion (Vor-/Rückverhältnis) - S11 Parameter
Bis zu 4 Mess-Spuren können gleichzeitig angezeigt werden.
Gleichzeitige Darstellung von gespeicherter und aktueller Messkurve für schnellen Vorher/Nachher-Vergleich

Mobirise

Antennen-Abstrahlung

Messung und Visualisierung des horizontalen Rundstrahlungsverhaltens einer Antenne
- Gleichzeitige Messung auf bis zu 4 Frequenzen
- 360° Rundum-Messung in variabel einstellbarer Gradeinteilung (Beispiel : 30° Schritte)

Mobirise

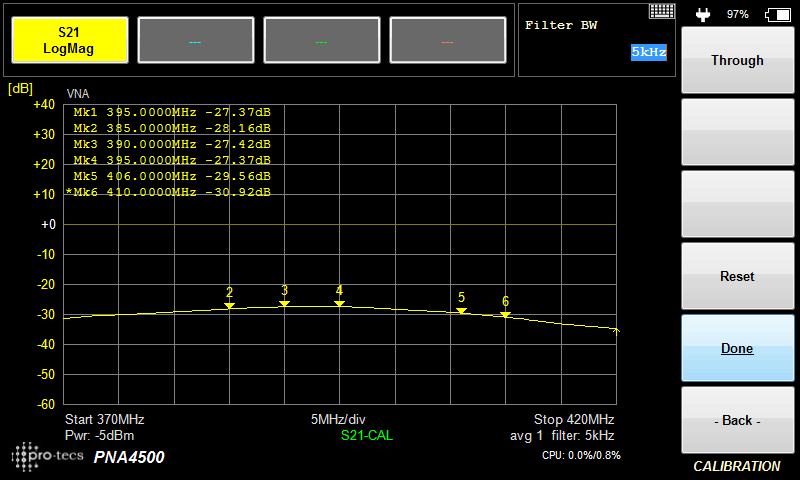

Antennen-Entkopplung

Messung der Koppeldämpfung zwischen zwei Antennen
Zur Beurteilung der Betriebssicherheit bei mehreren Funkgeräten, die mit jeweils einzelnen Antennen betrieben werden.

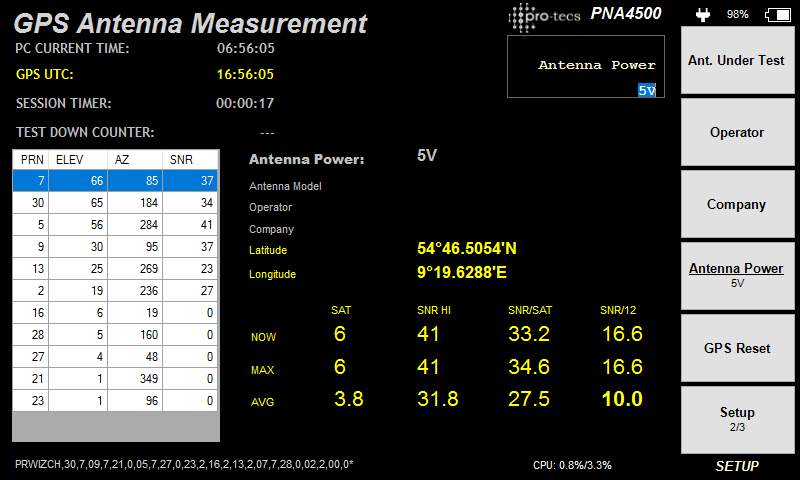

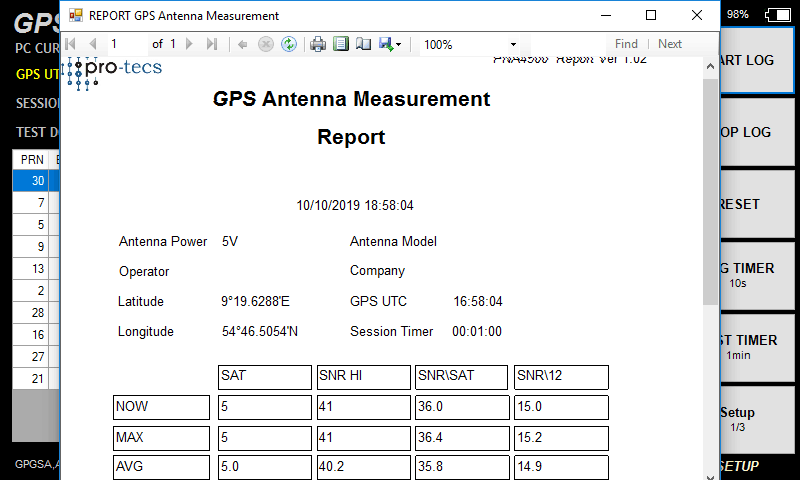

GPS Antennentest

zum Prüfen von GPS Antennen über einen definierten Zeitraum
Messung der Anzahl der empfangenen Satelliten
Messung des Signal-Rauschabstands und der Anzahl der empfangenen Satelliten.
Logfile-Erstellung und Messprotokoll-Erstellung

Mobirise

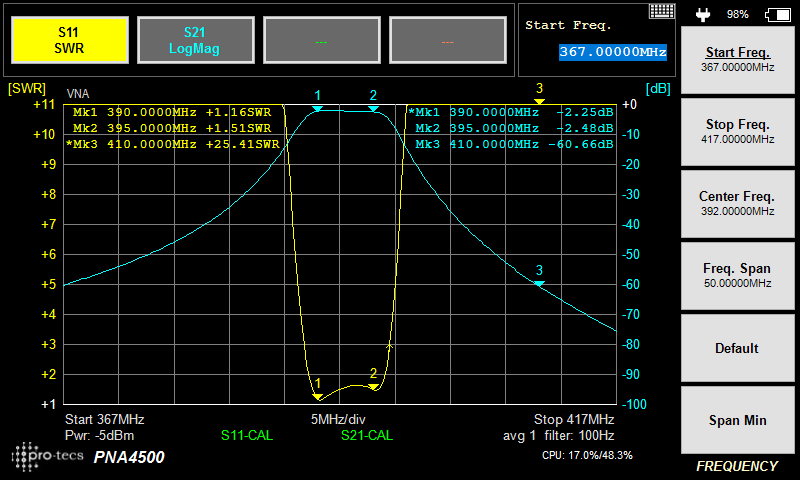

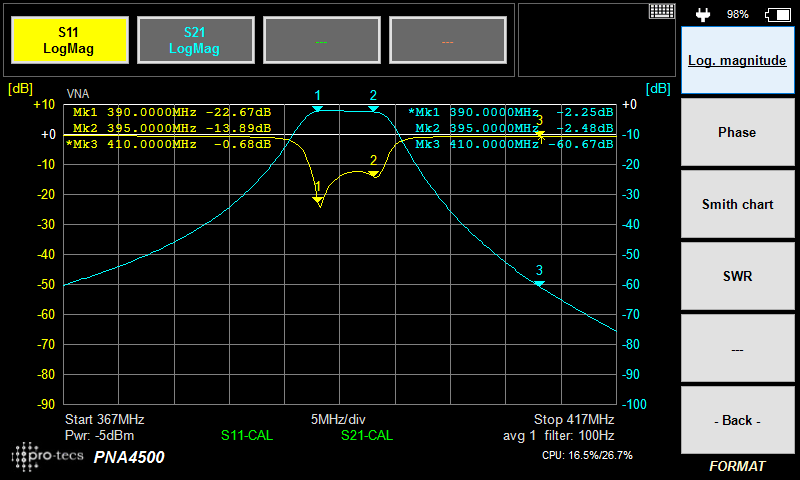

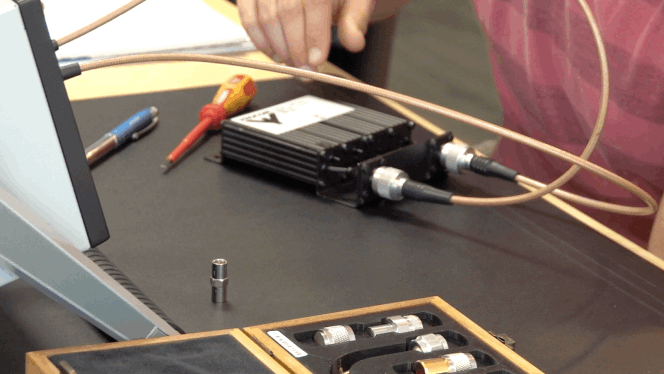

Filterjustierung

Messen und Justieren von Filtern, Duplexern und Systemkomponenten wie Isolatoren, Tiefpassfilter etc.
Gleichzeitiges Messen der Anpassung (S11) sowie Einfüge- und Sperrdämpfung (S21).

Mobirise

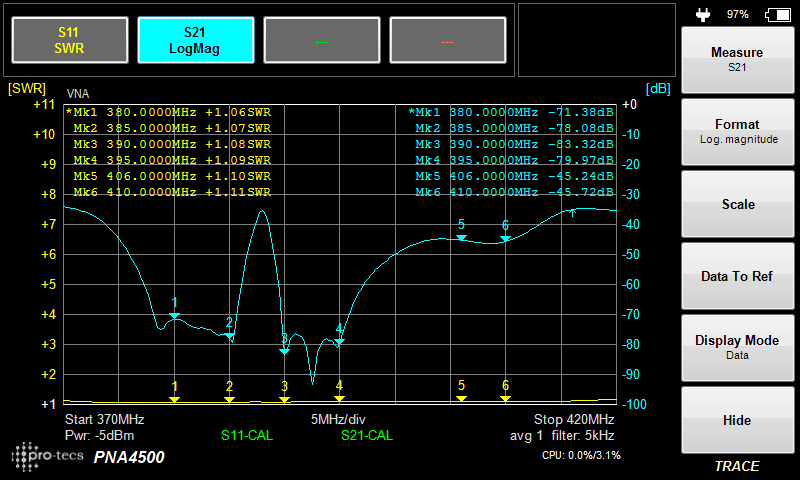

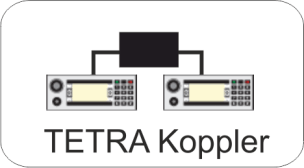

Entkopplung TETRA Koppler

Messung der Koppeldämpfung von Kopplern, die mehrere TETRA Funkgeräte zusammenschalten.
Zur Beurteilung der Seitenbandrauschunterdrückung sowie der ETSI konformen Sperrdämpfung

Mobirise

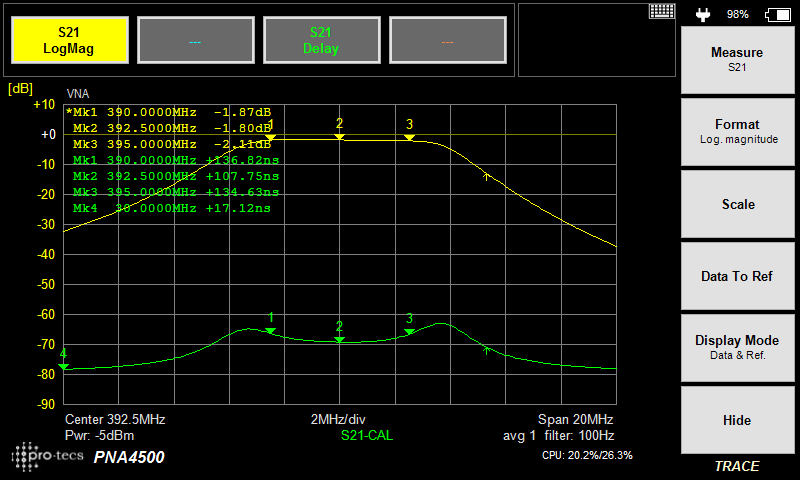

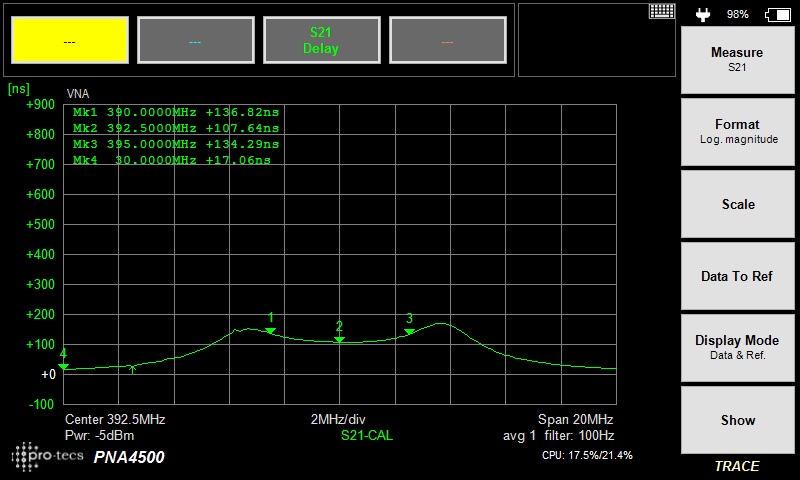

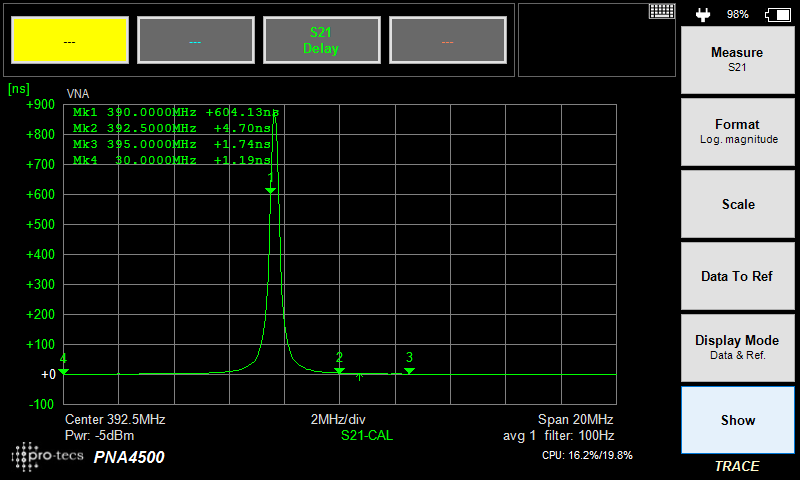

Laufzeitmessung

Messung der Signal-Laufzeit in Filtern, Kopplern, Tappern und Verteilern
(Group Delay) . Zur Messung der Verzögerung von Signalen.

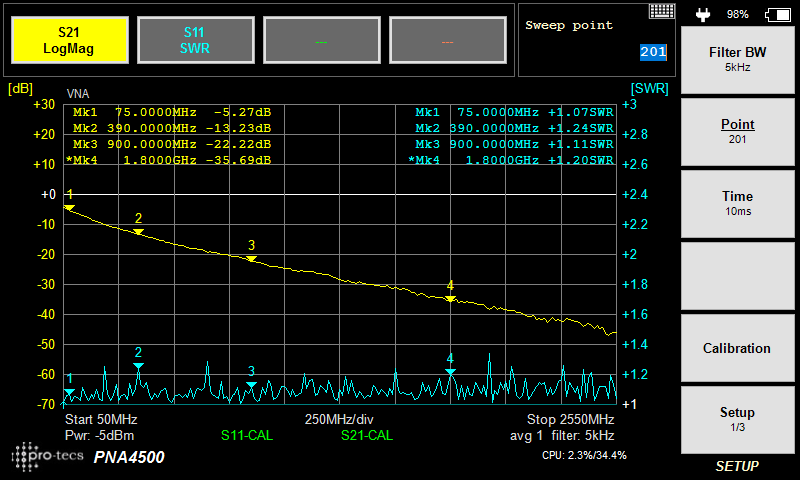

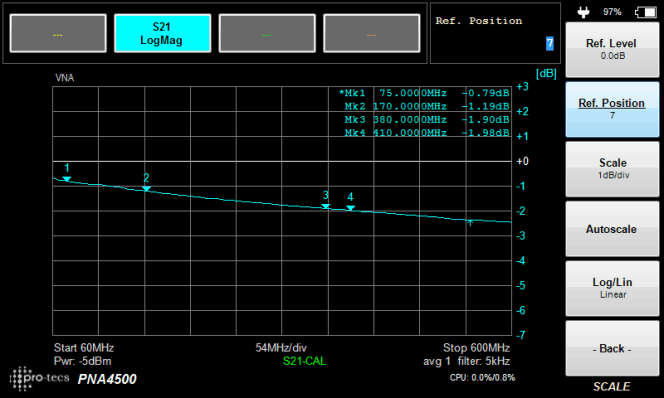

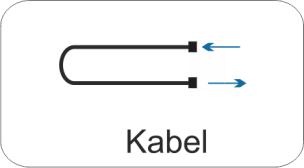

Kabeldämpfung

Messung der Dämpfung von HF-Kabel je nach Frequenz.
Bis zu 8 Marker

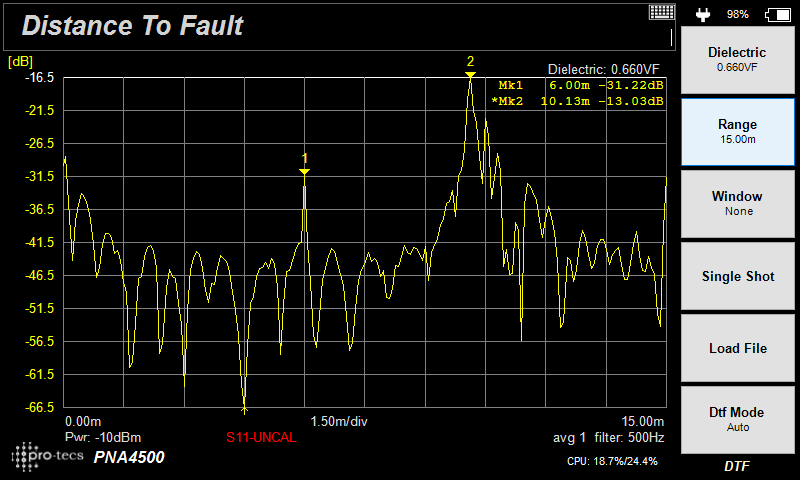

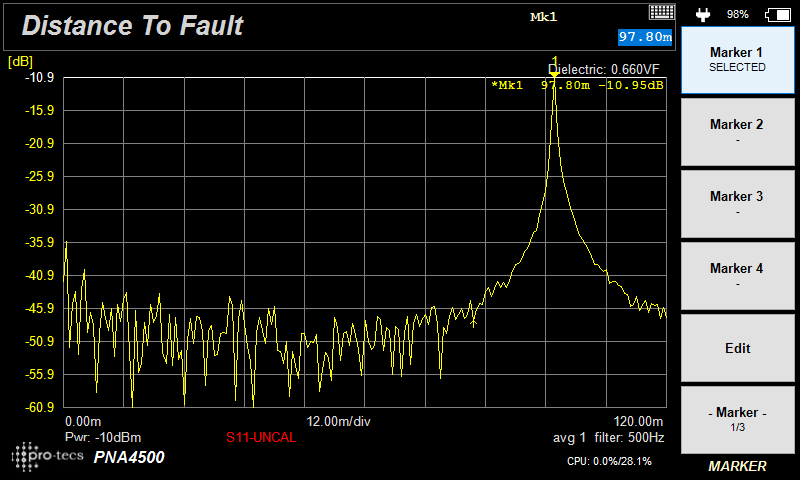

DTF Kabelanalyse

Distance to Fault Messung zur Lokalisierung von Stoßstellen und Kabelfehlern
Frei konfigurierbare Kabelliste zum Speichern des Verkürzungsfaktors.
Einfaches Aufrufen über Softkey-Direkttasten

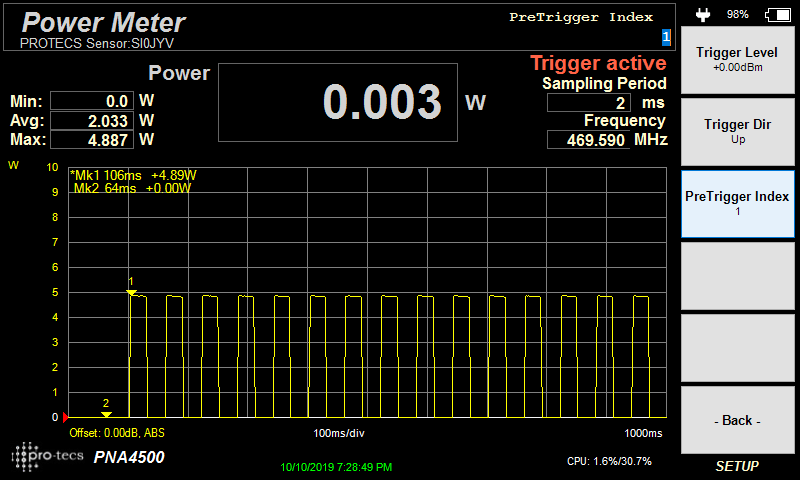

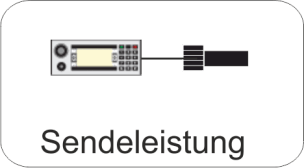

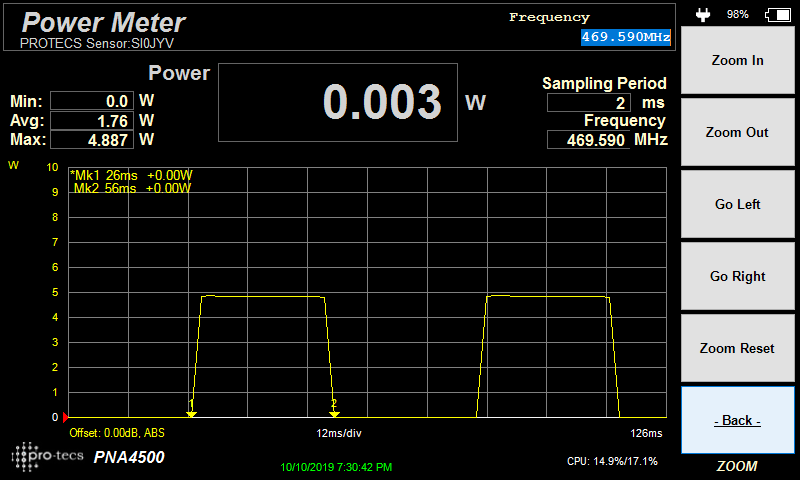

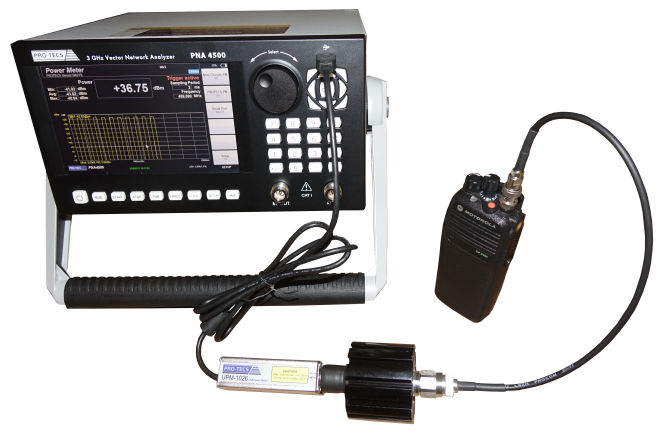

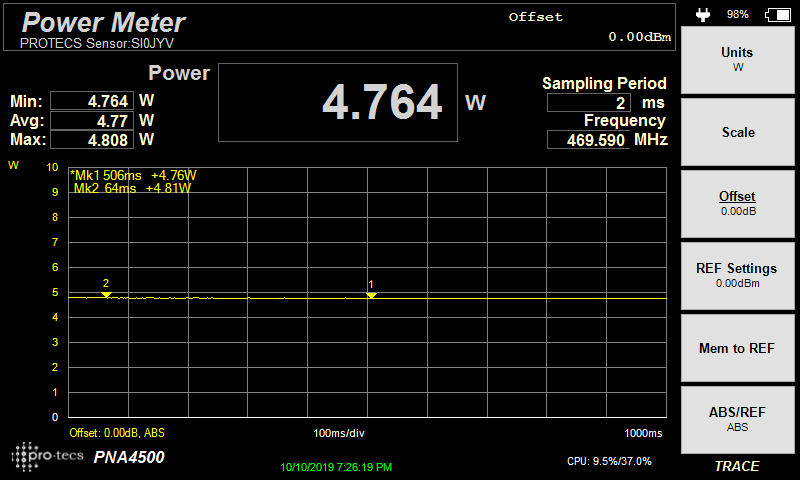

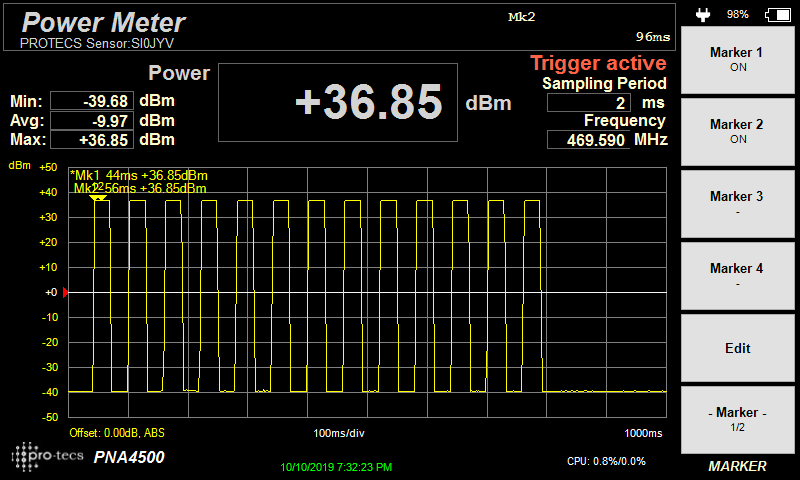

Sendeleistung (digital und analog)

Messung der Sendeleistung von analogen und digitalen Funkgeräten
- Software unterstützt geeignete PRO-TECS und Mini Circuits Messköpfe
- Messung von Durchschnittsleistung oder Spitzenleistung
- Pulslängenanalyse

Mobirise

Spektrum-Messung

Messung eines Frequenzspektrums (Panorama-Adapter PAN 500 erforderlich)
- Messen eines bis zu 5 MHz breiten Frequenzpanoramas innerhalb 66 - 500 MHz
- Messen von Kanal-Leistung (Channel Power) oder Signalleistung
- Decodierung von TETRA Signalen (MCC, MNC, LAC, MCCH/TCH, Kanal-Nr., Nachbarzellen)

TETRA Decodierung

TETRA Decodierung

Decodierung von TETRA Signalen
- MCC Mobile Country Code       - MNC Mobile Network Code
- LAC Local Aerea Code              - MCCH (Main Control Channel oder TCH (Traffic Channel)
- Kanal-Nummer                          - Auslesen der Zellnachbarschaften
Panorama-Adapter PAN 500 ist erforderlich.

Panorama-Messung

Panorama-Messung

Panorama-Messung zur Ermittlung der Ausrichtung einer Anbindeantenne, um einen Repeater über die Luftschnittstelle an eine TETRA Funkzelle anzubinden.
Panorama-Adapter PAN 500 ist erforderlich.

GPS Maps

GPS Map

Speicherung der Funksignalstärke je GPS Position von max. 200 Kanälen gleichzeitig.
Speicherung als Logfile zur Darstellung der Funkversorgung in einer elektronischer Karte.
Panorama-Adapter PAN 500 ist erforderlich.

Mobirise

Signalstärke im/am Gebäude

Speicherung der Funksignalstärke innerhalb von Gebäuden (z.B. Erforderlichkeits-messungen) oder vor Gebäuden (z.B. Umfeld- messungen).

Speicherung erfolgt in Tabellenform mit numerischer Reihenfolge.
Je Messung wird die Signalstärke für max. 200 Kanöle gespeichert.

PNA 4500 mit Panorama-Adapter

so einfach geht´s
